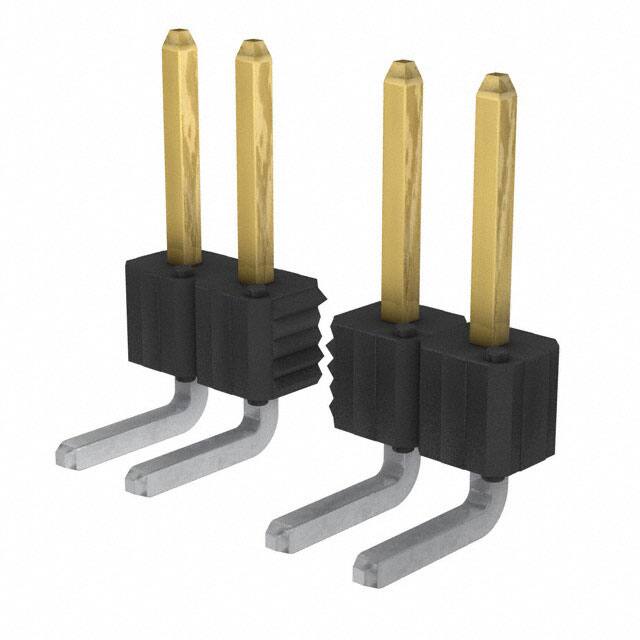

画像はあくまで参考です。
TSM-116-01-S-SH
-
Samtec Inc.
-
Rectangular Connectors - Headers, Male Pins
- SAMTEC TSM-116-01-S-SH Board-To-Board Connector, TSM Series, 16 Contacts, Header, 2.54 mm, Surface Mount, 1 Rows
Date Sheet
在庫數 16
- 1+： $2.88352
- 10+： $2.72030
- 100+： $2.56632
- 500+： $2.42106
- 1000+： $2.28402
小計金額 $2.88352
仕様 よくある質問
- Factory Lead Time：3 Weeks
- Mounting Type：Surface Mount, Right Angle
- Contact Shape：Square
- Housing Material：Polymer
- Contact Finish Mating：Gold
- Contact Length-Mating：0.230 5.84mm
- Contact Materials：Phosphor Bronze
- Insulation Materials：Liquid Crystal Polymer (LCP)
- Operating Temperature：-55°C~125°C
- Packaging：Tube
- Series：TSM
- Published：2012
- JESD-609 Code：e3
- Pbfree Code：yes
- Part Status：Active
- Termination：Solder
- Connector Type：Header
- Number of Positions：16
- Number of Rows：1
- Gender：Male
- Additional Feature：E.L.P.
- Fastening Type：Push-Pull
- MIL Conformance：NO
- DIN Conformance：NO
- IEC Conformance：NO
- Filter Feature：NO
- Contact Type：Male Pin
- Mixed Contacts：NO
- Option：GENERAL PURPOSE
- Total Number of Contacts：16
- Orientation：Right Angle
- Terminal Pitch：2.54mm
- Depth：10.92mm
- Insulation Height：0.120 3.05mm
- Style：Board to Board or Cable
- Number of Positions Loaded：All
- Pitch - Mating：0.100 2.54mm
- Insulation Color：Black
- Number of Conductors：ONE
- Reference Standard：UL
- Reliability：COMMERCIAL
- Shrouding：Unshrouded
- Number Of PCB Rows：1
- Contact Finish - Post：Tin
- PCB Contact Pattern：RECTANGULAR
- Rated Current (Signal)：3A
- Insulation Resistance：5000000000Ohm
- Max Voltage Rating (AC)：475V
- Max Current Rating：7A
- Length：40.64mm
- Plating Thickness：30μin
- Contact Finish Thickness - Mating：30.0μin 0.76μm
- Material Flammability Rating：UL94 V-0
- REACH SVHC：No SVHC
- Radiation Hardening：No
- RoHS Status：ROHS3 Compliant
- Lead Free：Lead Free
在庫數 16
- 1+： $2.88352
- 10+： $2.72030
- 100+： $2.56632
- 500+： $2.42106
- 1000+： $2.28402
小計金額 $2.88352
