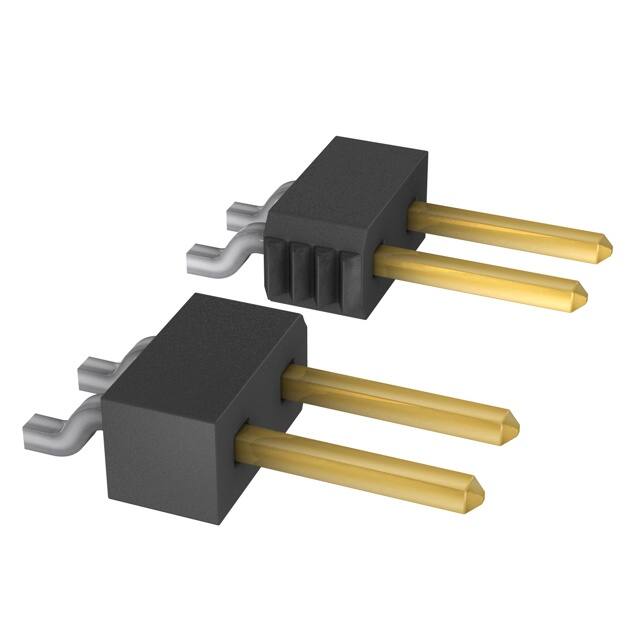

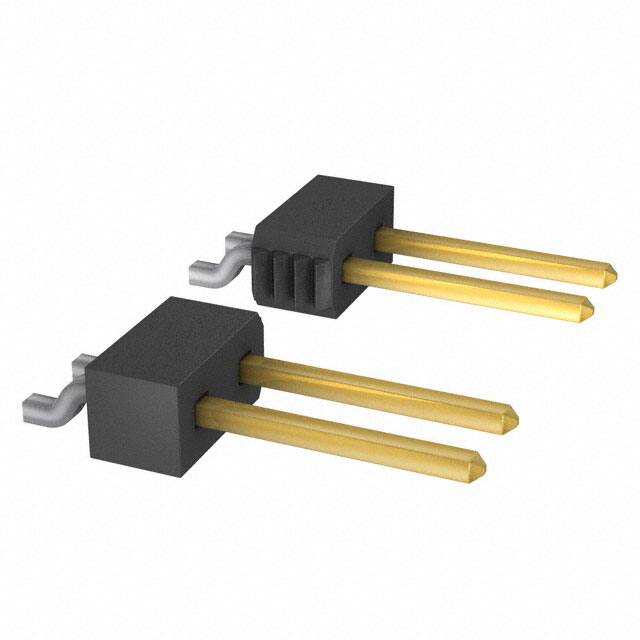

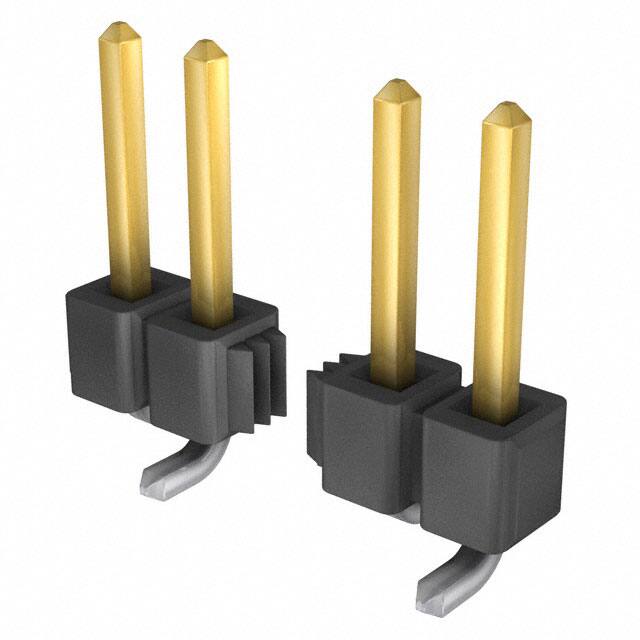

画像はあくまで参考です。
TSM-136-01-S-SH
-
Samtec Inc.
-
Rectangular Connectors - Headers, Male Pins
- SAMTEC TSM-136-01-S-SH Board-To-Board Connector, TSM Series, 36 Contacts, Header, 2.54 mm, Surface Mount, 1 Rows
Date Sheet
在庫數 17
- 1+： $5.65646
- 10+： $5.33629
- 100+： $5.03423
- 500+： $4.74928
- 1000+： $4.48045
小計金額 $5.65646
仕様 よくある質問
- Factory Lead Time：3 Weeks
- Mount：Surface Mount
- Mounting Type：Surface Mount, Right Angle
- Contact Shape：Square
- Contact Finish Mating：Gold
- Contact Length-Mating：0.230 5.84mm
- Contact Materials：Phosphor Bronze
- Insulation Materials：Liquid Crystal Polymer (LCP)
- Operating Temperature：-55°C~125°C
- Packaging：Tube
- Series：TSM
- Published：2012
- JESD-609 Code：e3
- Pbfree Code：yes
- Part Status：Active
- Termination：Solder
- ECCN Code：EAR99
- Connector Type：Header
- Number of Positions：36
- Number of Rows：1
- Gender：Male
- Additional Feature：E.L.P.
- Fastening Type：Push-Pull
- MIL Conformance：NO
- DIN Conformance：NO
- IEC Conformance：NO
- Filter Feature：NO
- Contact Type：Male Pin
- Mixed Contacts：NO
- Option：GENERAL PURPOSE
- Total Number of Contacts：36
- Terminal Pitch：2.54mm
- Insulation Height：0.120 3.05mm
- Style：Board to Board or Cable
- Number of Positions Loaded：All
- Pitch - Mating：0.100 2.54mm
- Insulation Color：Black
- Number of Conductors：ONE
- Reference Standard：UL
- Reliability：COMMERCIAL
- Body Length or Diameter：3.6 inch
- Shrouding：Unshrouded
- Number Of PCB Rows：1
- Contact Finish - Post：Tin
- PCB Contact Pattern：RECTANGULAR
- Body Depth：0.28 inch
- Plating Thickness：30μin
- Contact Finish Thickness - Mating：30.0μin 0.76μm
- Material Flammability Rating：UL94 V-0
- REACH SVHC：No SVHC
- Radiation Hardening：No
- RoHS Status：ROHS3 Compliant
- Lead Free：Lead Free
在庫數 17
- 1+： $5.65646
- 10+： $5.33629
- 100+： $5.03423
- 500+： $4.74928
- 1000+： $4.48045
小計金額 $5.65646
