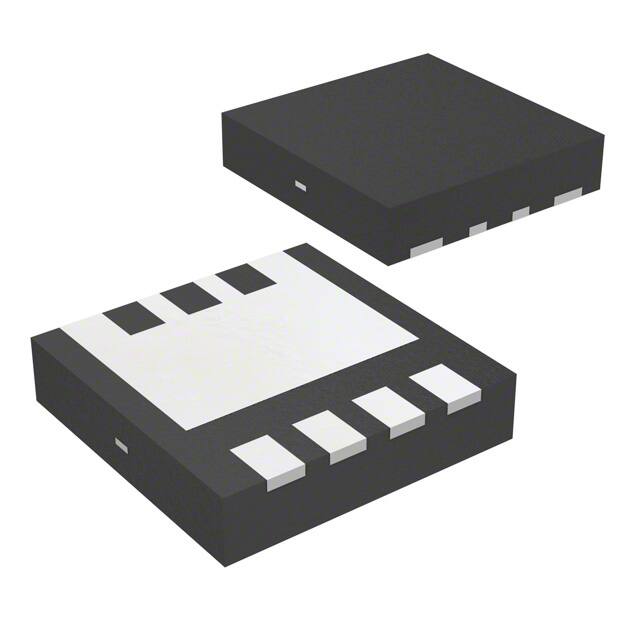

画像はあくまで参考です。
FDMC7582
-
ON Semiconductor
-
Transistors - FETs, MOSFETs - Single
- 8-PowerTDFN
- MOSFET PT5 100V/20V NCH POWERTRENCH MOSFET
Date Sheet
在庫數 12000
- 1+： $1.28578
- 10+： $1.21300
- 100+： $1.14434
- 500+： $1.07957
- 1000+： $1.01846
小計金額 $1.28578
仕様 よくある質問
- Lifecycle Status：ACTIVE (Last Updated: 6 days ago)
- Factory Lead Time：10 Weeks
- Mount：Surface Mount
- Mounting Type：Surface Mount
- Package / Case：8-PowerTDFN
- Number of Pins：8
- Weight：32.13mg
- Transistor Element Material：SILICON
- Current - Continuous Drain (Id) @ 25℃：16.7A Ta 49A Tc
- Drive Voltage (Max Rds On, Min Rds On)：4.5V 10V
- Number of Elements：1
- Power Dissipation (Max)：2.3W Ta 52W Tc
- Turn Off Delay Time：20 ns
- Operating Temperature：-55°C~150°C TJ
- Packaging：Tape & Reel (TR)
- Series：PowerTrench®
- JESD-609 Code：e3
- Pbfree Code：yes
- Part Status：Active
- Moisture Sensitivity Level (MSL)：1 (Unlimited)
- Number of Terminations：5
- ECCN Code：EAR99
- Terminal Finish：Tin (Sn)
- Terminal Position：DUAL
- JESD-30 Code：S-PDSO-N5
- Element Configuration：Single
- Operating Mode：ENHANCEMENT MODE
- Power Dissipation：2.5W
- Case Connection：DRAIN
- Turn On Delay Time：8.8 ns
- FET Type：N-Channel
- Transistor Application：SWITCHING
- Rds On (Max) @ Id, Vgs：5m Ω @ 16.7A, 10V
- Vgs(th) (Max) @ Id：2.5V @ 250μA
- Input Capacitance (Ciss) (Max) @ Vds：1795pF @ 13V
- Gate Charge (Qg) (Max) @ Vgs：28nC @ 10V
- Rise Time：2ns
- Vgs (Max)：±20V
- Fall Time (Typ)：1.6 ns
- Continuous Drain Current (ID)：16.7A
- JEDEC-95 Code：MO-229
- Gate to Source Voltage (Vgs)：20V
- Drain Current-Max (Abs) (ID)：49A
- Drain-source On Resistance-Max：0.005Ohm
- Drain to Source Breakdown Voltage：25V
- Pulsed Drain Current-Max (IDM)：60A
- Height：1.05mm
- Length：3.3mm
- Width：3.3mm
- Radiation Hardening：No
- RoHS Status：ROHS3 Compliant
在庫數 12000
- 1+： $1.28578
- 10+： $1.21300
- 100+： $1.14434
- 500+： $1.07957
- 1000+： $1.01846
小計金額 $1.28578
